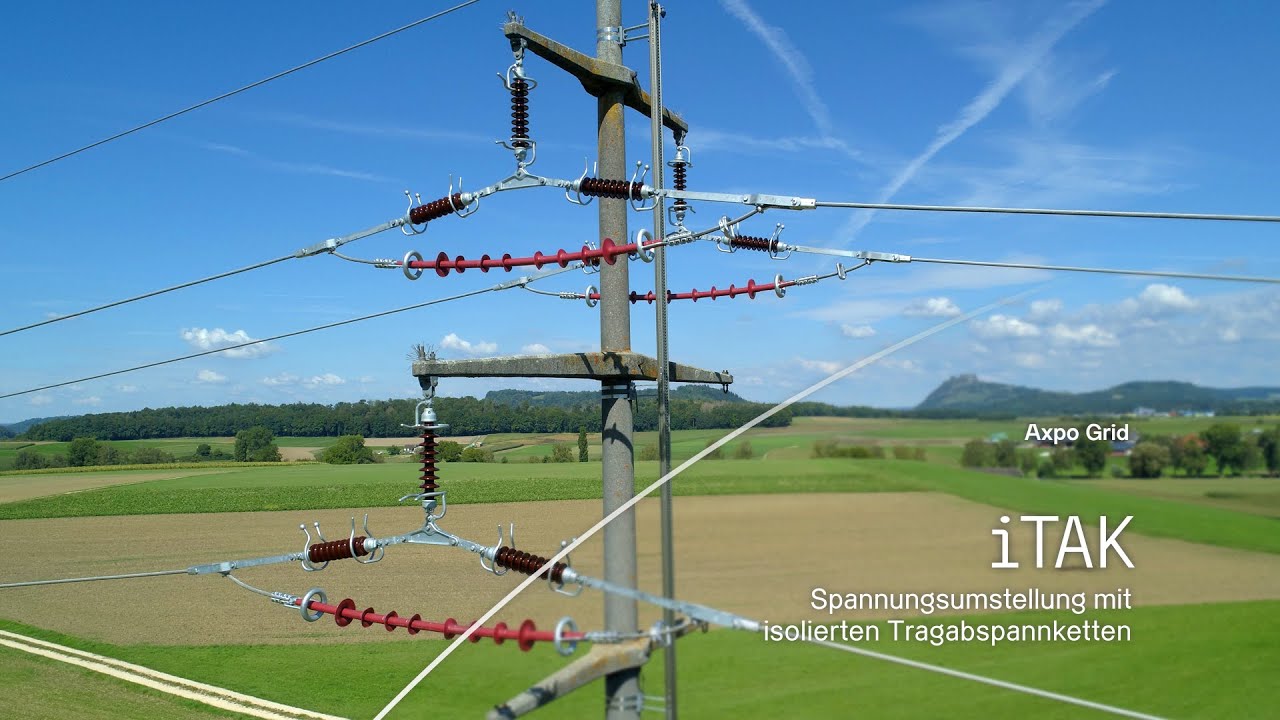

Isolierte Trag- und Abspannketten (iTAK und iAK)
Die Spannungserhöhung einer bestehenden Freileitung erfordert ein umfangreiches Plan- und Genehmigungsverfahren. Denn die Umisolierung ist unter Beibehaltung der Abstände zwischen Leiterseil und darunterliegenden Masttraverse bei vielen Mast-Geometrien nicht realisierbar. Hinzu kommen die mechanischen Anforderungen für die Zugbelastungen, den Durchhang und die Auslenkung bei Wind sowie die Belastung durch Eislast. Mit der Verwendung einer isolierten Trag- oder Abspannkette ist eine Umisolierung unter Beibehaltung des gleichen Aufhängepunktes (NISV) und des Bodenabstandes sowie einer unveränderten Maststatik möglich. Masten mit kleinen Horizontal- und Vertikalabständen können nicht mit Standardketten umisoliert werden.
Die von Axpo entwickelten und patentierten iTAK und iAK ermöglichen eine höhere Übertragungsleistung des Netzes unter Beibehaltung der Freileitungsmasten. Optimieren Sie Ihre bestehende Netzinfrastruktur zur Erhöhung der Wirtschaftlichkeit und Versorgungssicherheit.
Zudem lassen sich Abstandsprobleme von Leiterseilen zum Mast eliminieren sowie Phasenoptimierungen durch Auskreuzen mit einer isolierten Schleife einfach realisieren. Durch den Einsatz von isolierten Schlaufen liefert die Ketten einen optimalen Beitrag zum Vogelschutz.
- Keine Anpassungen am Mast notwendig
- Umbau unter Einhaltung der NISV (keine Änderung des Aufhängepunktes)
- Blitz-, Regen- und AC-getestet (mit U50-Test)
Ihre Vorteile: Profitieren Sie von unserem Know-how
- Effiziente Spannungserhöhung von 50 auf 110 kV unter Beibehaltung der bisherigen Mastgeometrie
- Hohe Versorgungssicherheit auch in der Zukunft
- Wirtschaftliche Lösung zum kompakten Umbau von Hochspannungsfreileitungen
- Eine optimale Lösung für den Vogelschutz durch den isolierten Leiter
Sehen Sie sich gern unser Video dazu an:
